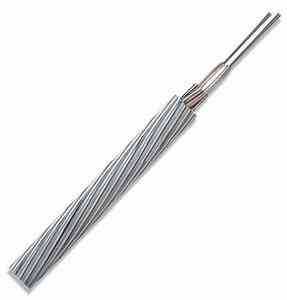

opgw光缆，OPGW 电力光缆说明:
把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，一般称作OPGW光缆。

产品特点：




.    替换现有地线，改造电力光通信线路
.    在新建架空电力线时，与地线同步规划设计
.    为不锈钢光纤传输单元提供最佳保护
.    传导故障短路电流并提供抗雷击保护

应用：
.    替换现有地线，改造电力光通信线路
.    在新建架空电力线时，与地线同步规划设计
.    为不锈钢光纤传输单元提供最佳保护
.    传导故障短路电流并提供抗雷击保护

结构特点：
.    缆径小，重量轻，对塔的附加载荷低
.    不锈钢管径大于铝包钢线及铝合金线
.    不锈钢光纤单元位于绞层中心部位，受到的保护稍好
.    在最小的钢管内获取最大的光纤余长(一次)
.    单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差
.    运行温度：－40℃~+80℃

具体结构如下：

1.不锈钢管光单元：
不锈钢管由不锈钢带卷绕焊接而成，光纤及纤膏包容其中，钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。

2.光纤：
光纤采用色谱及色环识别。每根钢管最大光纤芯数：48芯ITU-TG.652或G.655光纤。

3.(金属)线：
光单元与铝包钢线、铝合金线绞合成缆，以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合IEC1232 (国际电工委员会)标准（等同GB/T17937-1999）.铝合金线符合IEC104 (国际电工委员会)标准（等同JB/T8134-1997）

4 .中心管式OPGW特点：
光纤保护在密封防水的不锈钢管内，不锈钢管置于缆的中心，外面绞合一层（或多层）单丝。

5.层绞式OPGW特点：
光纤保护在密封防水的不锈钢管内，中心为一铝包钢单丝，不锈钢管和单丝绞合于第一层，外面绞合一层（或多层）单丝。

6.中心管式与层绞式OPGW之间的比较：
中心管式可以有比层绞式OPGW绞粗的单丝直径和较细的OPGW外径，层绞式可绞制出缆径较大的OPGW，SFPOC可绞制出2层或3层的OPGW。满足大跨越和大短路电流容量的要求。
