| 万顺华科技 | 010-89752511 |
|---|---|
| 材料 | 聚合物 |
| 产地 | 北京 |
| 产品认证 | CE |
| 电源电压 | DC12-24V |
| 防护等级 | IP65 |
| 分辨率 | 高 |
| 类型 | 光电式接近开关 |
| 灵敏度 | 高 |
| 售后服务 | 一年保修 |
| 输出信号 | 开关型 |
| 线性度 | **F.S. |
| 用途 | 危险场所液位监测报警 |
| 制作工艺 | 其它 |
| 种类 | 光电 |
| 重复性 | **F.S. |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 非晶 |
| 迟滞 | 0.1%F.S. |
| 经营模式 | 自产自销 |
| 品牌 | wanshunhua/万顺华 |
| 型号 | GDY-Ex |
厂家供应GDY-Ex本安型光电液位传感器 本安型光电液位开关 本安防爆液位开关 防爆型光电液位开关 批发零售 万顺华科技

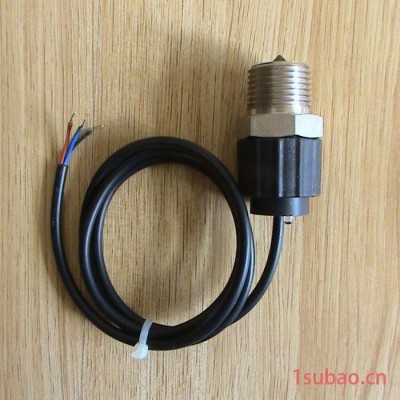

产品名称：光电液位开关
产品型号：GDY-Ex本安防爆型
防爆合格证：CCRI 15.2088
产品特点：
GDY-Ex型光电液位开关,是北京万顺华科技有限公司 GDY-系列光电液位开关型传感器中的本安防爆型式;本安防爆设计,与隔离式安全栅配合使用，适用于0区、1区、2区，ⅡA、ⅡB、ⅡC，T4-T6危险区及其它需要液位监测的地方。开关量输出,与安装在安全区的继电器、变送器、报警器、单片机等组合应用方便,也可制成直控液位开关;使用上极其灵活方便。材质：外壳为PVC或按客户要求,光电头为玻璃熔接;工作压力上限可达6Mpa。灵敏度高,耐腐蚀,可适合各类洁净低粘度液体液位的测控及报警;广泛用于化工、石油化工、化纤、化肥、食品、医药、运输及军工等行业生产、储存及运输过程中多种液体贮罐、贮槽及各种反应釜的水、油、化学试剂及酸、碱和腐蚀液等液体关键点分立液位的高精度检测、控制及监控。
厂家供应GDY-Ex本安型光电液位传感器 本安型光电液位开关 本安防爆液位开关 防爆型光电液位开关 批发零售 万顺华科技
性能参数：
| 壳体材质： | PVC或按客户要求; |
| 光电探头： | 玻璃熔接探头; |
| 安装规格： | 1/2NPT或M20*1.5螺纹连接或按客户要求; |
| 插入深度： | 5mm或按客户要求; |
| 工作压力： | -0.1 to 6Mpa ; |
| 工作温度： | -20℃- +65℃; |
| 供电电压： | 9-14VDC宽供电范围 ; |
| 电流消耗： | 12VDC 30mA ; |
| 输出： | 开关量输出：高电平：9V≤VH≤12V（12VDC供电时）,低电平：VL≤0.5V; |
| 重复精度: | ±1.0mm ; |
| 防爆标志： | Ex ia ⅡC T6 Ga; |
| 电缆长度: | 1.5米; |
| 电缆芯数: | 开关量：3芯,电源（0、V+）,输出（U）; |
安装尺寸：
厂家供应GDY-Ex本安型光电液位传感器 本安型光电液位开关 本安防爆液位开关 防爆型光电液位开关 批发零售 万顺华科技
订货说明：
根据安装类型指定部件号，需要知道输入电源和输出条件；
| 规格 | 输入电源 | 电流接通时 探头所处状态 | 安装类型 | |
| 1/2NPT | M20×1.5 | |||
| GDY-EX | 9～15VDC | 湿 | 120101 | 120102 |
| GDY-EX | 9～15VDC | 干 | 120201 | 120202 |
注:输出型式代号：电平信号输出-D;
选型举例：供电：12VDC；湿式；M20×1.5安装螺纹；电平信号输出。
选型代号：GDY-EX/120102/D。
安全认证：煤科总院检测中心（CCRITC）认证标准：
● GB3836.1-2010《爆炸性环境第1部分：设备通用要求》;
● GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》;
● GB4208-2008 外壳防护等级
防爆合格证：CCRI 15.2088;
认证参数：
本质安全防爆回路系统
本安型光电液位开关与隔离式安全栅连接组成本质安全防爆回路（本安回路）系统在使用前必须确认：
1.隔离式安全栅的防爆等级要符合使用环境，且应为经国家授权的防爆产品认证机构认证并取得防爆合格证。
2.隔离式安全栅和本传感器之间各自的认证参数明确，且符合下列不等式，这样构成回路可认为是本案回路系统。
| 安全栅参数 | 安全参数匹配条件 | 本安液位开关参数+电缆参数 |
| Uo | ≤ | Ui |
| Io | ≤ | Ii |
| Co | ≥ | Ci+Cc |
| Lo | ≥ | Li+Lc |
| Po | ≤ | Pi |
其中：
Uo－安全栅最高输出电压； Ui－光电液位开关最高输入电压；
Io－安全栅最大输出电流； Ii－光电液位开关最大输入电流；
Co－安全栅最大外部电容； Ci－光电液位开关内部等效电容；
Lo－安全栅最大外部电感； Li－光电液位开关内部等效电感；
Cc－电缆的分布电容； Lc－电缆的分布电感；
Po－安全栅最高输出功率； Pi－光电液位开关最大输入功率；
3.若其中有参数不明确，需要构成本安回路系统必须经国家授权的防爆产品认证机构的确认。
4.隔离栅的认证参数：Uo=15V；Io=110mA；Po=413mW；Ci=11nF；Um=250V；
ⅡC：Co=0.569uF；Lo=2.0mH；
ⅡB：Co=3.5uF；Lo=6.0mH；
ⅡA：Co=13.9uF；Lo=16.0mH。
本安系统应用接线图：
厂家供应GDY-Ex本安型光电液位传感器 本安型光电液位开关 本安防爆液位开关 防爆型光电液位开关 批发零售 万顺华科技
安装使用及维护
1、安装使用:
①将本安型光电液位传感器安装在0区、1区、2区，ⅡA、ⅡB、ⅡC，T4-T6危险区及其它需要监测液位的地方，并设定好位置。
②选用有蓝色标记的本安导线，导线软铜截面积必须大于0.5mm2，绝缘强度大于500V，将光电液位传感器导线采用保护套管布置固定好,并连接到隔离式安全栅本安接线端（见接线图）。
③隔离式安全栅应安装在安全场所，将隔离式安全栅本安端和非本安端的配线导线在汇线槽中分开铺设、各自采用保护套管；同时还要遵守GB383⒍13-2013《爆炸性环境 第13部分：设备的修理、检修、修复和改造》、GB383⒍15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》、GB3836.16-2006《爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外）》及GB50257-2014《电气装置安装工程 爆炸和火灾危险坏境电气装置施工及验收规范》的有关规定最后，接通安全栅电源即可正常使用。
安全栅的维护：隔离式安全栅使用说明书
