| 重量 | 100g |
|---|---|
| 频率范围 | 1-10000HZ |
| 尺寸 | 150×45×25（mm）mm |
| 探头 | 1个 |
| 测量范围 | 0.1—199.9m/s2 |
| 测量精度 | ±5%±2个字 |
| 测量频率范围 | 199.9m/s |
| 电源 | 300mAH内置锂电池 |
| 类型 | 便携式测振仪 |
| 显示方式 | 段码液晶 |
| 品牌 | 龙芯智见 |
| 型号 | EG-47Y |
| 加工定制 | 是 |
产品介绍：EG-47Y测振仪，可以选择四种振动测量参数，具有测量数据保持，自动关机，等多种功能。它不仅可以测量振动的：速度，加速度，位移，对旋转机械及往复式机械进行故障诊断；而且可以通过测量振动的：高频加速度值，对旋转机械的,轴承，齿轮，进行故障诊断。EG-47Y便携测振仪用于旋转机械的烈度诊断（附合ISO2372及G/B2954标准）因此该仪器被广泛用于机械制造，电力，化工等领域。
1、振动传感：压电加速度计，频率范围;1-10000Hz 最大可测加速度2000m/s2
2、测量范围、频响范围和精度
高频加速度：（H）（单峰值）：0.1——199.9m/s2
1000Hz——5000Hz（±5%±2个字）（外置）
1000Hz——5000Hz（±5%±2个字）（内置）
加速度: (A) (单峰值): 0.1——199.9m/s2
10——1000Hz（±5%±2个字）（外置）
20 ——800 Hz（±5%±2个字）（内置）
20 Hz>f>800 Hz（±10%±2个字）（通用）
速度: (V) (真有效值): 0.1——199.9mm /s
10——1000 Hz（±5%±2个字）（通用）
20 Hz>f>800 Hz（±10%±2个字）（通用）
位移: (D) (峰-峰值) : 1——1999um
10——500 Hz（±5%±2个字）（通用）20 Hz>f（±10%±2个字）（通用）
3、工作温度：0——40摄氏度.相对湿度<85%
4、尺 寸：150×45×25
5、重 量：100克（包括电池、传感器）
6、电 池：表内装602030可充电软包锂电池一块，3.7V低电压供电，容量为300mAH，可反复充电500次左右。一次充电可连续工作约40个小时以上。
7、全套仪表包括：
外置式：EG-47Y测振表一块；磁座一个；压电加速度计一只；传感器专用连接电缆一根；USB充电电缆一根； 220VDC充电器一只；使用说明书一份；合格证一张；包装箱一个。
内置式：EG-47Y测振表一块；探针两只，短探针装在表上，长探针备用必要时可更换使用；USB充电电缆一根；220VDC充电器一只；使用说明书一份；合格证一张；包装箱一个。
1、检查电池电压：
按下（M）键，观察显示，若液晶屏“右”上角显示出欠电状态，右上角电池框缺格，则说明电池电压已降低，需要充电。
2、注：充电导线接头一头插在仪表尾端插座，一头插在计算机USB接口，即可充电。也可以直接将充电器接入220VDC插座。充电时仪表显示屏点亮，右上角显示充电不饱合状态，充电过程中显示屏出现白屏时不显示充电状态，如检查是否充满电可打开显示屏，充满后三格显示黑格。（充电时间不少于3小时）。
3、仪表出厂前已调准确，电池已安装完毕，非专业人员不要随意拆卸。
1、测量模式设定：
用测量模式键选择测量模式：按（S）键，每按一下转换一次测量模式。液晶显示：高频加速度（H）；加速度（A）；速度（V）；位移（D）。同时液晶屏上面显示中文汉字字形。
2、测量：
（1）选择好测量模式后，外置式仪表将传感器吸附在被测物上，按下（M）键，即可测量。显示屏上出现汉字《测量中》，并显示测量值。当振动值显示稳定后，松开“M”键振动示值被“保持”此刻即可读数值。3分钟后自动关机。
传感器内置式仪表，测量时探针与被测物表面的接触应为直角，并施加0.5公斤左右的压力，否则测量结果就会不精确
1、 此仪表应避免强烈冲击，高温和浸水。
2、 长期不用时，将仪表擦试干净装入仪表盒并放在干燥通风处
重新标定
1、当仪表使用时间超过一年时，应返回制造厂家或计量单位标定，以保证其测量精度。
2、测试条件：室温：20℃±5℃;相对湿度<80%

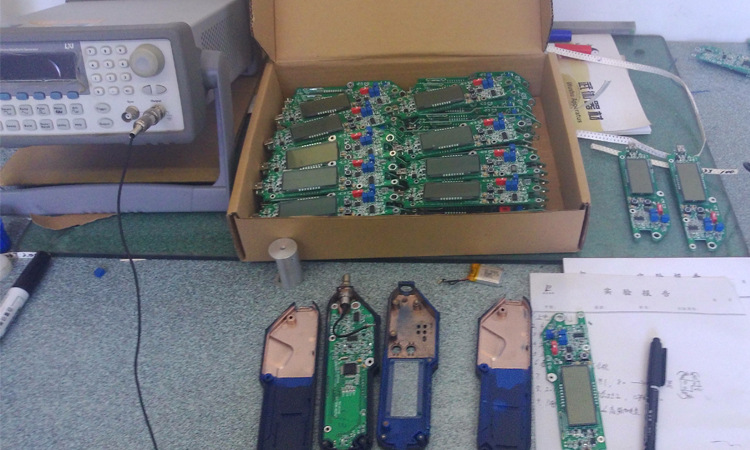

检测PCBA
成品检测
-----------------------------------附录1--------------------------------------
ISO2372机器振动分级表
| 振动烈度 | Ⅰ类 | Ⅱ类 | Ⅲ类 | Ⅳ |
| （mm/s） | ||||
| 0.28 | 好 | 好 | 好 | 好 |
| 0.45 | ||||
| 0.71 | ||||
| 1.12 | 满意 | |||
| 1.8 | 满意 | |||
| 2.8 | 不满意 | 满意 | ||
| 4.5 | 不满意 | 满意 | ||
| 7.1 | 不允许 | 不满意 | ||
| 11.2 | 不允许 | 不满意 | ||
| 18 | 不允许 | |||
| 28 | 不允许 | |||
| 45 |
注1： Ⅰ类为小型电机（小于15Kw的电动机）；
Ⅱ类为中型机器（15Kw~75Kw的电动机）；
Ⅲ类为大型原动机（硬基础）；
Ⅳ类为大型原动机（弹性基础）。
注2： 测量速度有效值（RMS）应在轴承壳的三个正交方向上
