| 产地 | 深圳 |
|---|---|
| 产品重量 | 0.4kg |
| 电源电压 | 12V |
| 读卡时间 | 1s |
| 感应方式 | 非接触式感应 |
| 工作频率 | 13.56MHZ |
| 工作温度范围 | -20~40 |
| 公称通径 | 15mm |
| 功能 | 计时或计量 |
| 类型 | IC卡水表 |
| 品牌 | 水管家 |
| 型号 | SK870 |
| 加工定制 | 是 |
| 用途/使用范围 | 公共澡堂,自动终端取水,中小型浴室,卫浴 |
| 外形尺寸（长x宽x高） | 170mm*120mm*20mm |
| 数据保存 | 10年 |
| 操作距离 | 60mm |
| 指示形式 | 数字式 |
一、产品介绍 感应式IC卡控制器
：SK870
二、系统配置
管理卡：配合充值机对控水器费率、机器脉冲数、出水模式等参数的设置和修改。 挂失卡：将要挂失的卡的卡号写入控水器的黑名单并且找回卡上余额，其他人拿此卡也不能使用。 消费卡：将钱充到卡里插入控水器感应区进行消费。
按照安装图和接线图，将水控器安装好并通电通水。 设置管理卡，将收费标准、脉冲数、出水模式等参数按照要求写入管理卡。 消费，给消费卡充钱在水控器上消费。 三、系统卡操作
先将管理卡放在充值机感应区，出现‘gL1-Card’即可,P-为键盘上功能键，XXXXX范围0—65535，XXX范围0—255，YYY范围0—255,每设置好一条P命令后都要按确认键
设置费率功能：
| P1XXXYYY： | 第一个龙头的收费标准 |
| P2XXXYYY： | 第二个龙头的收费标准 |
| P3XXXYYY： | 第三个龙头的收费标准 |
| P4XXXYYY： | 第四个龙头的收费标准 |
根据购买的机型是几个龙头就设置几个龙头。其中XXX表示单位收费时间（秒数），YYY表示单位收费金额（分钱），例如P1002001表示设置的费率为第一个阀每2秒钟扣1分钱。（后面三条设置为一控多机型有效）
设置出水模式：
P851为定值出水模式（饮水机模式）。定值出水模式可实现定量出水，既刷完卡拿走也能继续出水，可供最多4个阀同时使用，一控多为饮水机模式，需使用定值出水.
每日最大用水限制：
控制器可根据用户需要自行设置每张消费卡每日最大用水限制，每天24小时之内有效，明天又有同样多的消费限制。
每日最大刷卡扣费次数 每日最大消费金额（元） 每日最大使用时间（分钟）并且此三项限制中只能有一项限制起作用，设置多项不起作用，例如若想设置每日最大使用时间为30分钟，就要将每日最大刷卡扣费次数和每日最大消费金额都设置为0。即P88030,P87000,P84000
| P88XXX： | 设置每日最大用水时间（分钟）； |
| P87XXX： | 设置每日最大刷卡扣费次数 |
| P84XXX： | 设置每日最大消费金额（元）； |
管理卡的其他设置
| P860 | 在控制器上刷管理卡时禁止校对时钟 |
| P861 | 在控制器上刷管理卡时允许校对时钟 |
| P862 | 在控制器上刷管理卡时禁止设置费率 |
| P863 | 在控制器上刷管理卡时允许设置费率 |
| P864 | 在控制器上刷管理卡时禁止清除控水器内的累计消费总额 |
| P865 | 在控制器上刷管理卡时允许清除控水器内的累计消费总额 |
| P866 | 在控制器上刷管理卡时禁止回刷功能 |
| P867 | 在控制器上刷管理卡时允许回刷功能 |
首次使用配置管理卡选项
P1XXXYYY，(P2XXXYYY，P3XXXYYY，P4XXXYYY.为一控多使用)
| P851/P858 | 设置控水器的出水模式(管线机模式只能设置P858，饮水机模式只能设置P851) |
| P88XXX | 设置限制每天用水时间或流量 |
| P87XXX | 设置限制每天刷卡扣费次数 |
| P84XXX | 设置限制每天消费金额 |
| P861 | 设置刷卡时允许校对时间 |
| P863 | 设置刷卡时允许设置费率 |
| P865 | 设置刷卡时允许清除控水器累计消费总额 |
| P867 | 定值消费模式下在控制器上刷消费卡时允许回刷功能 |
传递要挂失卡的卡号，将此卡号写入控水器黑名单，其他人不能再使用此卡了。 找回要挂失的卡的余额。 将要挂失的卡号找出来（卡号是消费卡放在充值机上显示出来的8位数字） 将要挂失的卡号写入挂失卡，一次同时挂失8张卡。 拿写好的挂失卡去刷下面的控水器，每台控水器都要刷一遍，刷的时候会在控水器上显示‘LOST’即可。 刷完一遍回来，把挂失卡放在充值机上按P5999999999，注意看每张卡的余额，会依次显示卡号紧接着是余额。 根据余额重新补张新卡充值相应的金额。
| P51XXXXXXXX： | 在挂失卡中写入第1张挂失卡卡号，其中卡号为XXXXXXXX |
| P52XXXXXXXX： | 在挂失卡中写入第2张挂失卡卡号，其中卡号为XXXXXXXX |
| P53XXXXXXXX： | 在挂失卡中写入第3张挂失卡卡号，其中卡号为XXXXXXXX |
| P54XXXXXXXX： | 在挂失卡中写入第4张挂失卡卡号，其中卡号为XXXXXXXX |
| P55XXXXXXXX： | 在挂失卡中写入第5张挂失卡卡号，其中卡号为XXXXXXXX |
| P56XXXXXXXX： | 在挂失卡中写入第6张挂失卡卡号，其中卡号为XXXXXXXX |
| P57XXXXXXXX： | 在挂失卡中写入第7张挂失卡卡号，其中卡号为XXXXXXXX |
| P58XXXXXXXX： | 在挂失卡中写入第8张挂失卡卡号，其中卡号为XXXXXXXX |
将消费卡放在充值机感应区上，按充值金额“数字”再按确认键，听见嘀声显示屏上显示充值金额即可。比如充10元，按数字10再按确认即可 每一笔最大数字为199，卡中余额累计不超过655元
P7XXX：首先在充值机上设置需要批量充值的金额（如：P7010表示每次充10块），按确定即可看到屏幕显示“Add－010”进入批量充值模式。然后将消费卡放在感应区上按+号（即按一次充一笔），这时充值机会自动将金额写入消费卡（根据你需要充值的多少按+号）。要取消批量充值模式输入P7000，然后按确认即可。
将消费卡放在充值机感应区上按P951再确认，会听见嘀的一声即卡上的余额退为0.00，要求充值机中的累计充值总额要大于卡中余额时，才能进行退卡操作。
四、电源接线图 单独供电，12V直流电源，直接接上变压器输出，如果接线头不好接可以直接将接线头剪掉再接，但是电源输出线延长不超过0.5M，注意要分清电源输出正负极。 采用集中供电，电源线线径不小于2.5mm2，每组电源线线长不超过30M,一个集中供电器所带控水器不超过30台（具体台数根据集中供电器的功率而定）。
五、控水器的接线图（附图）
P7XXX：首先在充值机上设置需要批量充值的金额（如：P7010表示每次充10块），按确定即可看到屏幕显示“Add－010”进入批量充值模式。然后将消费卡放在感应区上按+号（即按一次充一笔），这时充值机会自动将金额写入消费卡（根据你需要充值的多少按+号）。要取消批量充值模式输入P7000，然后按确认即可。

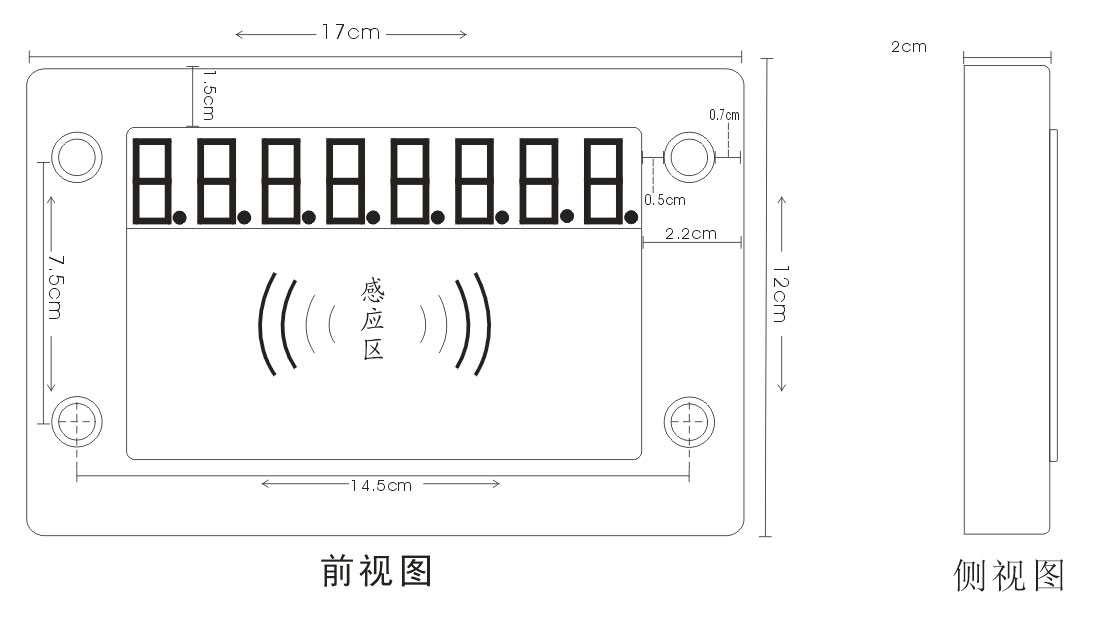

六、产品尺寸图
七、常见问题解答 答：1、卡和机器不配套；2、机器感应部分出问题了，查看机器内部看是否有线头松动或焊接不稳；3、卡坏了，换其他测试；
答：请先用P951退卡操作把卡上金额清零，再进行充值，这样也不会影响充值机的营业额统计
答：检查管道看是否有杂质将过滤网堵了，过滤网在电磁阀处或者在电磁阀和流量计的接头处，清洗就可以了。
答：已挂失的卡找回后，如要再次使用，需要用软件更改其卡号才能再次使用。
答：可能是电源原因，电压太低或不稳定，更换一个电源试一下，如果仍不能排除故障则需返厂维修。
答：卡不能消费有三种情况：
1、该卡可能已被挂失。
2、如果控水器设定了每天的使用限制，并且当天的限制到了卡中有钱也不能消费，则卡在当天不能再次使用。
3、卡本身已被毁坏。表现是控水器没有任何反应。
答：挂失卡找余额是根据最近消费时间来获取卡金额，因此出现此问题是由于控水器时钟不一致或者最后一次使用时间离挂失时间太长导致余额不准，用管理卡校对时间。
答：控水器的时间没有统一导致机器限制的不统一，用管理卡对所有的机器在同一段时间内校对好时间。
