| 产品认证 | ISO9001/2000 |
|---|---|
| 额定电流 | 220 |
| 外形尺寸 | 可定制 |
| 壳体防护等级 | 高 |
| 品牌 | wisdom盈瑞丰 |
| 型号 | YRE-441 |
| 加工定制 | 是 |
| 短路关合电流 | 60 |
1、概述：
主要的用途及适用范围：YRF-0903 系列电动负荷开关智能控制器是盈瑞丰新近研发的产品，该控制器可以对电动负荷开关电机控制部分进行智能控制，实现电动负荷开关“合闸”、“分闸”、“互锁”等功能。传统的电动负荷开关控制采用交流接触器，成本高、接线复杂、维修繁琐，寿命短等问题。本公司的电动负荷开关控制器，采用微处理器，进行信号采集与输出控制，实现了控制器的小型化，低成本，长寿命以及简化接线等优点。
2、电子线路板组件图片：
3、技术参数：
序号 | 名称 | 规定值 |
1 | 额定工作电压 | AC/AC 110V/200V通用 |
2 | 额定工作频率 | 50HZ/60HZ |
3 | 额定工作电压允许波动范围 | ±10% |
4 | 电机负载 | 额定功率小于500W |
5 | 工作环境温度 | -40℃—+80℃ |
6 | 整机功耗 | ＜3W |
7 | 运行环境 | 无易燃、易爆等危险，无化学腐蚀气体及剧烈振动的场所； |
4、功能与操作步骤：
4.1：控制器的功能：
①依据输入指令与位置信息自动控制负荷开关电机正反转；
②智能判断分合闸输入指令；
③智能检测负荷开关分合闸位置；
④具有与接地轴行程开关互锁功能；
⑤电机短路保护功能；
⑥控制器运行指示功能，板上LED1红色指示灯闪烁时，表示控制器正常运行，板上LED1红色指示灯常亮或常灭，表示控制器出现故障。
4.2：控制器对电机进行合闸/分闸的操作步骤：
①合闸过程：当负荷开关不处于合闸位置，按下SA（合闸按钮），电机开始正转，运行到合闸位置后自动停止，即W1（合闸位置）断开。
②分闸过程：当负荷开关不处于分闸位置，按下SB（分闸按钮），电机开始反转，直到运行到分闸位置后自动停止，即W2（分闸位置）断开。
5、控制器接线图：
5.1：控制器接线图：
5.2：接线图符号说明：
SA：合闸按钮
SB：分闸按钮
W0：接地轴行程开关
W1：主轴合闸位置行程开关
W2：主轴分闸位置行程开关
6、外形与安装孔尺寸:
7、 安装接线注意事项 ：
8.1： 1、2两脚接工作电源AC/DC 110/220V，具体根据电机的额定电压；
8.2：3、4两脚接电机驱动电源，3脚接电机+，4脚接电机-；
8.3：5、6、7、8、9、10、11、12脚都是无源输入，请按图纸接线，切不可输入AC/DC 110/220V，否则会烧毁电路板。
厦门盈瑞丰电子科技有限公司是一家集电子产品主板开发设计/PCB设计制作/PCBA组合加工/SMT贴片加工/OEM或ODM代工代料/可实现一站式的高效加工。
PCBA一站式电子加工服务(电子电路板研发设计，电子元器件采购，SMT加工、插件、后焊、组装，PCBA打样调试，批量加工)
我们的优势：
1、与各种电子物料商建立长期合作关系，可采购到同行内拿货渠道最优惠的价格；
2、拥有经验丰富的研发工程师团队，为您提供线路板改良优化方案，电子主板方案设计，为您省时省心；
3、8年专注电子产品研发生产加工，事业部门拥有经验丰富的工程师、品质控制和生产管理人员，快速高效完为您提供最优质的电子产品；
4、品质标准：PCBA成品100%性能检测，品质保证，为客户省去大量的时间；
5、电子线路板组件研发、电子元器件采购、贴片/插件/焊接/组装，包工包料，PCBA一站式服务；
6、加工周期短，品质保证、交货及时；
7、质量标准：符合ISO:9001；
8、增值服务：开增值发票；

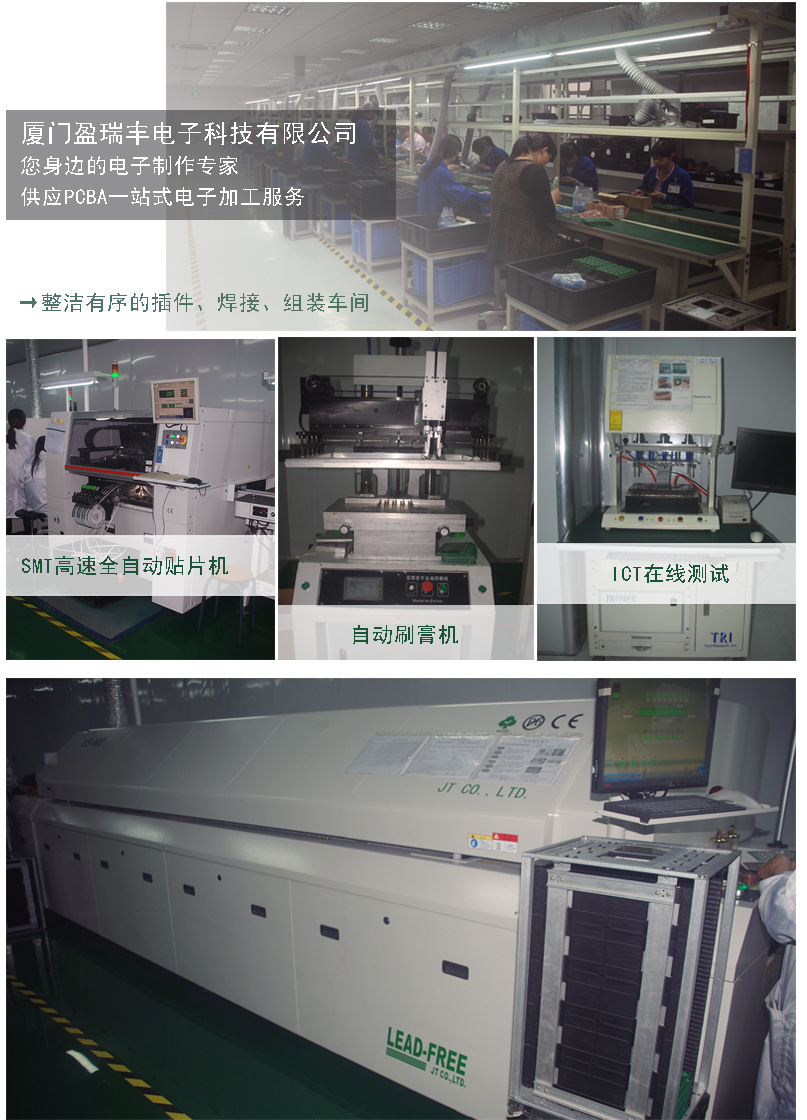

厦门盈瑞丰电子科技有限公司SMT工厂电子设备：
公司配备了SMT机贴片生产线两条，DIP插件流水线一条，后焊线一条,组装流水线一条
（1）中型半自动印刷机2台
（2）SMT高速贴片机2台
（3）全自动无铅波峰焊机1台
（4）12温区回流焊机2台
（5）ICT测试仪1台
（6）AOI自动光学检测仪1台
（7）剩余电流测试仪若干
公司承诺焊接直通率为99%以上，若客户发现焊接缺陷，公司承诺免费返修
■ 厦门盈瑞丰电子科技有限公司坐落于厦门市翔安区翔岳路4号之5栋，是厦门市火炬高新区2007年重点引进的台湾科技创业型企业。公司成立于2007年，是一家专业从事低压电器电子部分的OEM、ODM。目前拥有员工110多人，厂房面积达3000平方米。
■ 公司拥有一支专业的研发队伍，专注于中低压电器电子组件的开发，开发的产品主要有A型/AC型剩余电流断路器、三相塑壳漏电断路器、自复位过欠压保护器、预付费电能表小型断路器、智能控制器、温湿度传感器等电子组件，专业的技术力量，为客户提供优质的产品及强有力的技术支持。
■ 公司拥有标准的无尘车间，配备2条SMT生产线及1条波峰焊生产线，SMT生产线日均产能达到40万点，并配有AOI、ICT等先进的检测设备，可进行各类电子组件（PCBA）的生产，确保满足客户的要求。
■ 2008年公司通过ISO9001/:2008质量管理体系认证以及 ISO14001/:2004环境管理体系认证。公司严格按体系要求运营，使产品质量得到保障。
■ 2012年公司成功导入ERP系统，改善了公司业务流程，使公司运营更加顺畅、高效。
■ 2012年获得ABB“最佳质量奖”。
■ 2013年公司荣获“智能输配电设备产业技术创新战略联盟成员”证书。
■ 公司以“科技创新，精益求精，客户满意”为宗旨，努力为客户创造价值。目前公司主要合作客户有ABB、士林电机、松下、兴厦控、明翰等。盈瑞丰真诚地希望与您携手并进，共创美好未来！
