| 工作频率 | 125KHz±0.5KHz |
|---|---|
| 射频输出功率 | 5W |
| 天线类型 | 铜线绕制 |
| 产地 | 广东 |
| 额定电压 | 12V |
| 供电方式 | 有源卡 |
| 类型 | 智能门禁控制器 |
| 品牌 | 台鼎 |
| 型号 | TD-PJ01 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
产品概述
TD-PJ01 Lf三轴低频触发器是一款采用125KHz设计的LC振荡发射器，主要用于唤醒卡片（标签）,使卡片处于工作状态。该触发器可以调节触发距离，方便用户根据实际情况来调节；也可以设置不同的地址码，设置不同的地址码防止邻近车道间触发器相互干扰。

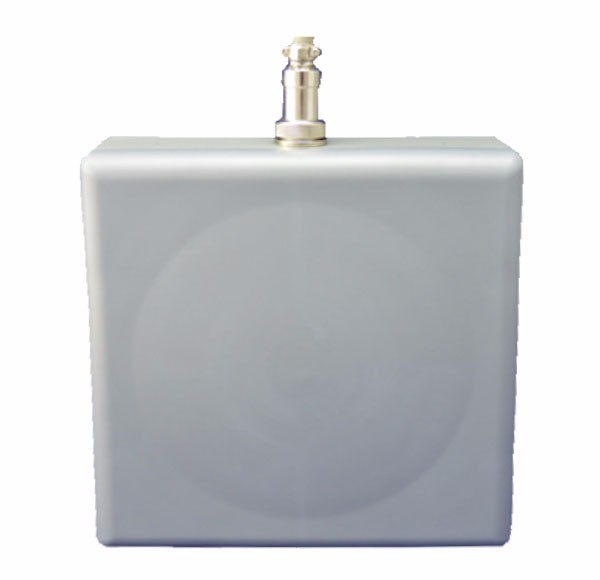

产品外形
产品特征
触发距离可调
用户根据实际情况调节触发距离，方便快捷；
防干扰
可以设置不同的地址码，设置不同的地址码防止邻近触发器相互干扰，增强了稳定性。
技术参数
产品型号 TD-PJ01
工作电压 DC12V/3A
工作频率 125KHz±0.5KHz
射频输出功率 < 5W
天线类型 铜线绕制
触发距离 ≤4米
环境温度 -20℃~+85℃
相对湿度 ≤90%
外形尺寸 180mm*180mm*52mm
产品重量 1kg

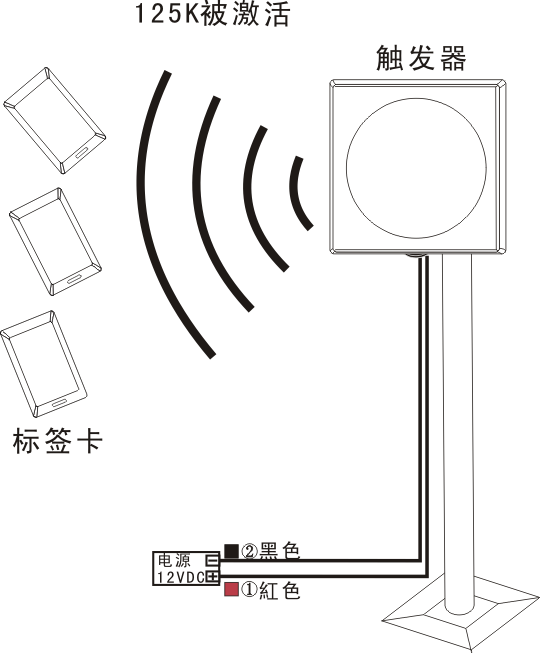

125K触发示意图
触发器接线说明
触发器功能设置
l 触发距离调节
| 档位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 距离 | 1.0 | 1.5 | 2.2 | 3.0 | 3.5 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 |
l 地址码
| 档位 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 描述 | 入口 | 出口 | 入口 | 出口 | 入口 | 出口 | 入口 | 出口 | 入口 | 出口 |
注解
触发模式触发距离调节：指卡片被激活的距离
地址码：当读头的地址码与触发器地址码一样时，读取的卡片信息有效，输出WG信号或者485信号。
配件
组装
组装好U型支架(注：U型内经尺寸53*72MM)，月牙支架和L型
支架，组装图如下
把组装好的支架套在固定桿上，锁紧螺丝
把主产品固定在L支架上
接上电源信号屏蔽线，在通电
