一、概述
天然气主要用途是作燃料，可制造炭黑、化学药品和液化石油气，由天然气生产的丙烷、丁烷是现代工业的重要原料。天然气主要由气态低分子烃和非烃气体混合组成。随着经济社会的发展，石化行业自动化程度的不断加深，各种仪器正在慢慢地渗透到石化生产的各个领域和环节。现已运用GC进行天然气组分分析这一实验项目为例，简要介绍GC在天然气组分分析中的应用。
二、天然气组分分析检测气相色谱仪产品简介
1.仪器准备
2仪器简介
GC6891N实验室气相色谱仪，基于*的技术平台,拥有采购的可靠元器件硬件集成和特殊设计稳定的软件。高品质的硬件和智能化操作及数据处理软件满足其*工作的测量重复性和便捷性。制造精度、技术性能、应用灵活性等方面处于行业的地位。
3.应用领域
变压器油中溶解气、医疗器械中环氧乙烷、焦炉煤气、农yao残留、血液中酒精分析、天然气、液化气、室内环境TVOC、白酒组分、高纯气体、包装溶剂残留量的检测。
三、气相色谱仪进行天然气组分分析的过程如下：
1.进样
将试样瓶和仪器进样口之间用不锈钢管或聚四氟乙烯管连接，打开试样瓶的出口阀，用气样吹扫包括定量管在内的进样系统，定量管的进样压力应接近大气压力，关闭试样瓶阀，立即切换六通阀，将气样导入GC。或用真空法进样。将进样系统抽真空，使压力低于100Pa,将与真空系统连接的阀关闭，然后仔细地将气样从试样瓶充入定量管至所要求的压力，随后切换将样导入GC。
2.分离乙烷和更重组分、二氧化碳的分配柱操作
使用氦气或氢气作为载气，进样，并在适当的时候反吹重组分，得到谱图。按同样的方法获得标准气的响应。按式（7-1）计算待测组分的含量。如果甲烷与氮、氧分离完全，则甲烷的含量也可同时求得。但进样量不得超过0.5ml。
3.分离氧、氮和甲烷的吸附柱操作 使用氦气或氢气作为载气，对于甲烷的测定，进样量不得超过0.5ml。进样获得气样中氧、氮、甲烷的响应，按同样方法获得氮和甲烷标气的响应，按式（7-1）计算。
4.分离氦和氢的操作 使用氮气或氩气做载气，分别进样1-5ml，获得试样和标气中氦、氢的响应值，计算含量。
5.分析丙烷和更重组分 使用一根长5m的BMEE色谱柱（柱温30度）或合适长度的其它分配柱，进样1-5ml，用5min分离丙烷到正戊烷之间的各组分，在正戊烷分离之后反吹。按同样的方法获得标气相应的响应，计算同上。
6.分析己烷和更重组分 可用一根分配柱单独分离己烷和更重组分，已获得反吹组分更详细的组成分类资料。然后按式（7-2）、式（7-3）、式（7-4）、式（7-5）计算这些组分的含量。
四、天然气组分分析检测气相色谱仪产品性能
◆ 进样口流量、色谱柱载气流量，检测器气体流量，全套EPC控制
（1）微通道气路集成板
（2）全进口微型比例阀和流量/压力传感器
（3）自动温度补偿确保准确的流量；精确到0.01Psi的压力控制
◆ 行业的检测器设计
（1）所有检测器均为 高精度电子流量/压力控制
（2）适配与填充柱和毛细管柱
（3）特殊陶瓷化处理的放大板，在潮湿季节始终稳定
◆自动点火，氢气泄漏自动保护功能，安全可靠
◆*的电源分配管理分流器
一台3000瓦的UPS，可以同时供给10台正常功率为2250瓦/台的GC稳定的工作电源
◆ 精密的程序升温炉膛温度控制
（1）炉膛内部控制精度小于0.01°C
（2）内部各点之间的温差不大于 1°C
（3）快速升温及降温，zui高程序升温速度: 120℃/min；平衡时间 10秒；降温时间 300°C～50°C 6分钟
（4）控制的温度准确度（与实际 温度相差小于0.3C)
将现代化的分析仪器运用到油品分析中，能提高油品分析的速度和准确度。节省人力资源，从而为企业节约成本，创造更大的经济效益。
五、技术指标
柱温箱 | ||
炉膛尺寸 | 28×30×18cm | |
控温范围 | 高于室温5℃~450℃；使用液氮冷阱-80℃~400℃；使用干冰阱-55℃~400℃ | |
温度设定精度 | 0.1℃ | |
zui高程序升温速度 | 120℃/min | |
zui长一次方法运行时间 | 999.99min | |
程升升温zui高阶数 | 7阶 | |
程升速率 | 0.1~120℃/min（增量0.1℃） | |
可运行柱流失补偿（双通道） | ||
加热区 | ||
6个独立控制加热区控制（不包括炉箱温控，两个进样口、两个检测器，两个辅助加热区 | ||
辅助加热区zui高使用温度 | 300℃ | |
检测器 | ||
氢火焰离子化检测器FID | ||
zui高使用温度 | 450℃ | |
zui小检出限 | ≤2.5pgC/s [n-C16] | |
动态线性范围 | ≥107(±10%) | |
数据采集频率 | zui高100Hz | |
热导池检测器TCD | ||
zui高使用温度 | 400℃ | |
zui小检出限 | ＜400pg C3H8/ml(He) | |
动态线性范围 | 105(±5%) | |
数据采集频率 | zui高100Hz | |
火焰光度检测器FPD | ||
zui高使用温度 | 250℃ | |
zui小检出限 | ＜4pgC/sec,＜1pg P/sec | |
选择性 | 105gS/gC，106gP/gC | |
动态线性范围 | ＞103S，＞104P | |
电子捕获器检测器ECD | ||
zui高使用温度 | 400℃ | |
检测器补偿气类型 | 5%甲烷/氩气或者氮气 | |
zui小检出限 | ＜0.01Ppg/s lindane | |
动态线性范围 | ＞5×1055 | |
数据采集频率 | zui高100Hz | |
放射源 | ＜12mCi 63Ni | |
氮磷检测器NPD | ||
zui高使用温度 | 450℃ | |
zui小检出限 | ＜0.2 pg N/sec,＜0.2 pg P/sec | |
动态线性范围 | 105N，105P | |
zui小检测限 | ＜0.3pg C/Sec | |
以上检测器均适配于填充柱和毛细管柱 | ||

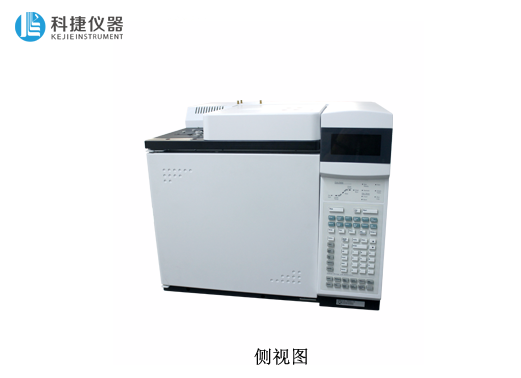

六、气相色谱GC6891N产品展示
