| 加工定制 | 是 |
|---|---|
| 类型 | 不干胶贴标机 |
| 贴标速度 | 20-50（瓶/分） |
| 贴标精度± | 0.5（mm） |
| 标签最大宽度 | 120（mm） |
| 被贴物尺寸 | 20-120（mm） |
| 适用对象 | 果汁饮料,酒类饮料,化妆品类,药水 |
| 包装材料 | 塑料,玻璃,金属,复合材料 |
| 包装类型 | 杯,管,罐,瓶 |
| 适用行业 | 日化,食品,医药 |
| 自动化程度 | 半自动 |
| 售后服务 | 整机保修一年 |
| 规格 | 580*680*630mm |
| 品牌 | 飞煌 |
| 型号 | FH-130 |

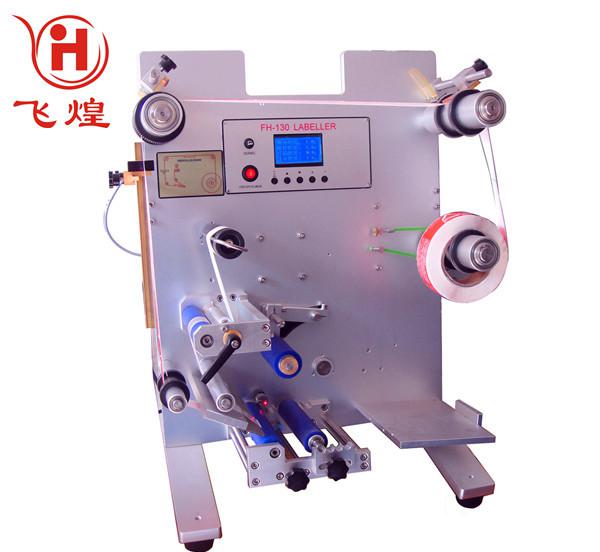

设备名称：立式圆瓶贴标机
设备型号：FH-130 联系电话：18958839035
基本用途
FH-130立式圆瓶贴标机主要用于化妆品，食品，日化，医药等行业，适用于各种圆柱形物体的圆周；半圆周贴标等。主要用于产品批量不大、规格多变、手工贴标质量差，贴标效率较低的产品贴标，可显著提高贴标质量和效率。
适用范围
1.适用类型：圆瓶、圆罐、圆筒等不干胶贴标
2.适用产品：PET瓶、塑料瓶、玻璃瓶、金属瓶等
3.适用标签：不干胶标签、条形码、二维码标签等
4.应用行业：化妆品、饮料、食品、电子、玩具、医药、日化等行业
5.应用实例**罐头、农药瓶、化妆品、食品罐头等
贴标效果
FH-130圆瓶贴标机具备以下特点：
1.本机采用自动化人机界面，操作简单，方便。只需轻轻点击即可完成相应的动作。
2.各主要零部件全部采用不锈钢，达到**相关标准，外观新颖美观。
3.自动标签计数，可以记录每个班次的产量，方便生产管理。
4.标签用完自动停机，可以设定每班生产数量，用完自动停止。
5.可以连线生产，也可以独立生产。可以根据客户要求配置打码机，实现生产批号，
时间等同步打印。

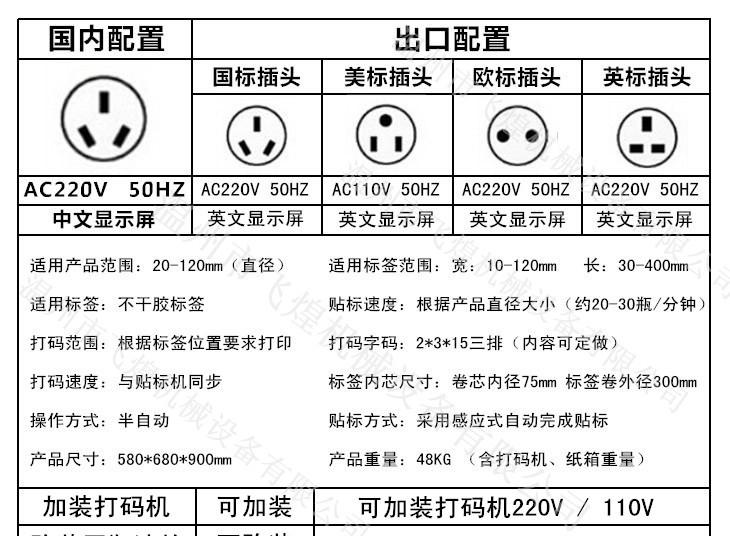

贴标机配置
技术参数
FH-130圆瓶贴标机 | |
型号 Model | FH-130 |
电压功率 voltage | AC220V/50HZ 150W |
标签尺寸 Label size | **大:120(W)×400(L)mm |
| **小:10(W)×30(L)mm |
圆瓶尺寸 Round bottle size | **大：Φ120mm**小：Φ20mm， |
标签内芯尺寸 | 内径Φ75mm外径Φ300mm |
Label inner core dimension |
|
外形尺寸 Outline dimensions | 580×680×630mm |
净重 Net weight | 38kg（含纸箱重量） |
设备图解
贴标机平面图
控制面板图
标签制作及方向
1、标签底纸用格拉辛材质的底纸（此种材质韧性好，防拉断），并且要避免切伤底纸；
2、标签与标签之间间隔2~5mm，标签空白处用于传感器检测，校正；
3、标签距离底纸边沿2mm；
4、标签卷心内径75±1mm，外径小于300mm；
具体请看以下图解：
标签出标方向，印刷方向根据实际产品来制作，具体方案请联系
18958839035 黄先生
工作原理
检瓶光偶检测到产品后，将信号传输到贴标控制系统，控制系统启动将信号传输到光电传感器，检测到标签后，将信号反馈给控制系统，控制系统发出信号给离合器，离合器/电机运转，进行贴标，完成贴标并打码，贴标完成
工作原理图，请参考以下图解：
性能特点
1.采用进口电磁离合器,**度高.
2.**铝合金阳极处理,寿命更长.
3.采用名厂电机可满足大负荷,长时间运转.
4.所有零部件及标准均采用不锈钢材料精制而成.
5. PLC控制,人机界面控制面板更具时代感
6.进口检标光偶,保证高**度，对标签适用性广泛.
7.可贴单标签或双标签圆瓶.
8.贴标时可打码如：生产日期：2015年7月5日
贴标实例
