| 厚度 | 2.5~2.7mm |
|---|---|
| 基材 | 交联聚乙烯 |
| 适用范围 | 管道补口防腐与修复 |
| 颜色 | 黑色 |
| 胶系 | 丁基橡胶 |
| 长期耐温性 | 85℃ |
| 短期耐温性 | 130℃ |
| 品牌 | 迈强牌 |
| 加工定制 | 是 |
| 纯肉厚 | 1.3~1.5mm |
| 是否双面胶带 | 否 |
全民塑胶--专注防腐20载
您身边的管道防腐材料专家
本店所有产品量大优惠，免费拿样！
本公司产品均含13%增值税
热缩压敏带
热缩压敏带，又名：热烤压敏带、压敏型热缩带、压敏胶热缩带、压敏型管道修补用热收缩带。产品是有辐射交联聚乙烯膜片，与新兴的丁基橡胶不溶性弹性体胶粘剂通过复合工艺制成。
热缩压敏带适用于油气、化工、城建等行业的新建管道防腐层补口和在役管线补口修复。对钢、PE、FBE、PP表面粘结牢固，密封性好。在使用前只需除去作业表面水汽、污垢，保持清洁，无松动物即可。对预热温度不作要求，不需底漆配合使用。
热缩压敏带具有独特的自修复功能，可自动闭合直径小于5mm的破损处，一周之内完全愈合。压敏型管道修补用热收缩带还具有机械稳定性高、耐氧气滲透性好、修补操作容易、施工能源消耗少、流水作业快、施工便携等特点。压敏型热缩带的长期防腐可靠性高，使用寿命长，是目前国内外管道补口与修复的材料之一。
性能指标：
| 项目名称/型号 | 防腐型 | 外护型 | ||||
| 基 材 | 颜色 | - | 黑色 | 黑色 | ||
| 厚度 | mm | 1.30 | 1.20 | |||
| 密度 | g/cm3 | 0.96 | 0.96 | |||
| 拉伸强度 | Mpa | 22 | 22 | |||
| 断裂伸长率 | % | 420 | 420 | |||
| 体积电阻率 | Ω·m | 1.60×1013 | 1.60×1013 | |||
| 电气强度 | MV/m | 30 | 30 | |||
| 耐环境应力开裂 (F50) | h | 1100 | 1100 | |||
| 热水冲击225℃,4h | - | 无裂纹、无流淌、无滴垂 | 无裂纹、无流淌、无滴垂 | |||
| 胶 层 | 厚度 | mm | 1.60 | 1.50 | ||
| 软化点 | ℃ | 120 | 125 | |||
| 搭接剪切 强度 | 23℃ | Mpa | 0.36 | 0.25 | ||
| 85℃ | Mpa | 0.10 | 0.08 | |||
| 滴垂100℃,48h | - | 无滴垂 | 无滴垂 | |||
| 吸水率 | % | 0.15 | 0.15 | |||
| 脆化温度 | ℃ | -45 | -45 | |||
| 安 装 完 毕 | 剥 离 强 度 | 对钢 | N/cm | 30 | 23 | |
| 对PE层 | N/cm | 29.5 | 22 | |||
| 对FBE层 | N/cm | 30 | 23 | |||
| 抗冲击性 | J | 15.5 | 15 | |||
| 胶层覆盖率 | % | 99 | 99 | |||
| 阴极剥离 | mm | 6.5 | 6.5 | |||
| 耐85℃水 浸泡外观 | 对钢 | - | 无起鼓、无剥离、膜下无水 | 无起鼓、无剥离、膜下无水 | ||
| 对防腐层 | - | 无起鼓、无剥离、膜下无水 | 无起鼓、无剥离、膜下无水 | |||
| 运行温度 | ℃ | 85 | 85 | |||
| 安装温度 | ℃ | 65 | 65 | |||
供货信息：
1、标准宽度：300～700mm
2、包装：纸箱
产品选型：
首先依据施工设计标准和产品实用性选择对应的型号，就对新设管段进行防腐补口，作业面为钢或环氧涂层时应选用防腐型压敏热缩带；当管路处于修复，原防腐层沥青或PE，作业面为粘弹体材料，应选用外护型压敏热缩带。
使用方法：
1、表面清理：将需作业部位表面和管体原防腐层需搭接表面的油污、油脂、泥土污物清净，清整至无毛刺、焊渣、飞溅物、焊瘤等缺陷。
2、除锈：符合GB/T 8923要求，手工除锈应达Sa3级，机械除锈应达到Sa2.5级。

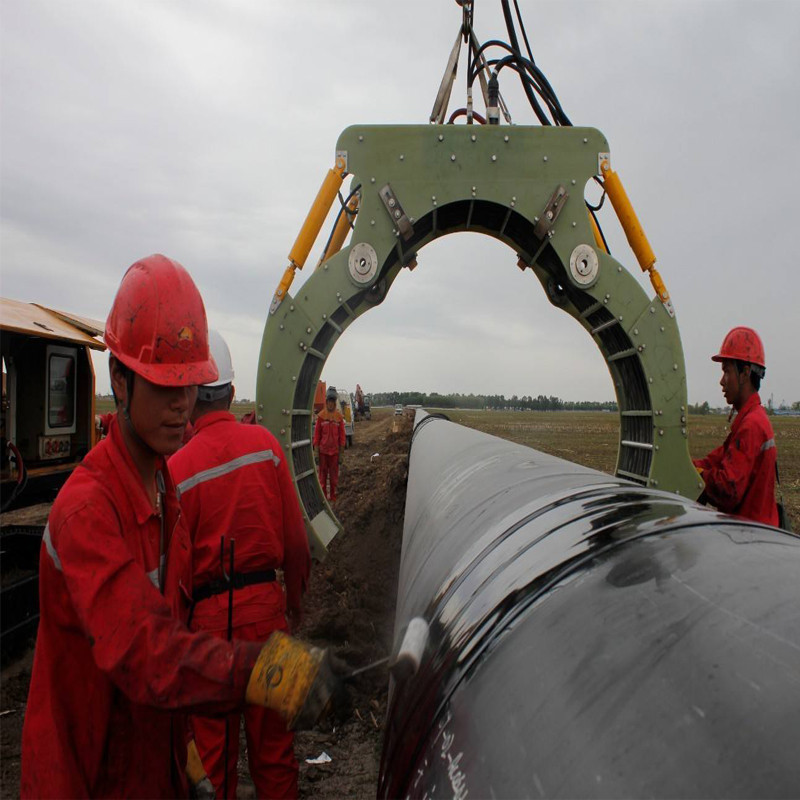

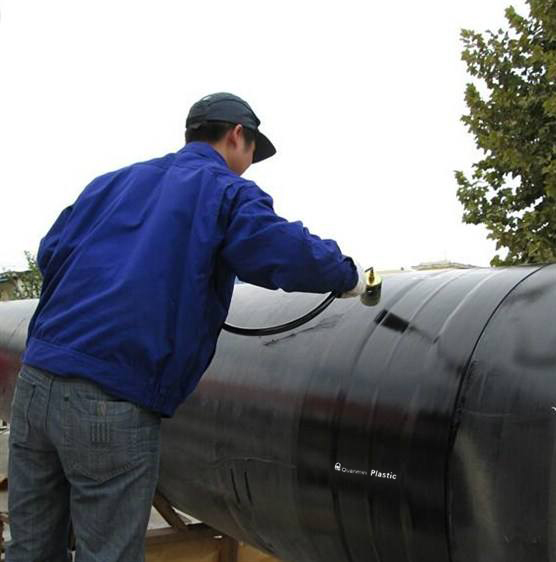

3、沿管径环绕热缩压敏带后，先将固定片通过加热，粘接在适应的压敏胶热收缩带接头部位，形成筒式状。随后移离需作业段，用火焰沿周向均匀加热，达到收缩。随之再沿径向分别向两侧加热，受热力作用收缩，内层热胶同时熔化包覆填充于作业表面，与管道防腐层形成紧密连续的防腐蚀保护体系。
4、依照产品安装温度要求调整火焰均匀加热，排出空气避免出现汽包和皱痕，在适合热收缩带相应温度下操作，发现套体两端有胶溢出为宜。
5、操作中出现的皱褶或气泡，及时用硅橡胶辊轮进行处理，达到整平压实。
6、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。
运输存储：
1、直立、防暴晒、防雨淋、防止压坏变形。
2、应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。
3、保质期限12个月。
