- 品牌/型号：泰克/L3230BD正置明暗视场透反射金相显微镜
- 类型：金相显微镜
- 型号：L3230BD正置明暗视场透反射金相显微镜
- 目镜放大倍数：10
- 品牌：泰克
- 物镜放大倍数：5-100

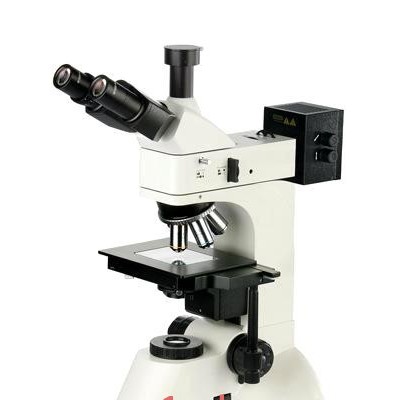

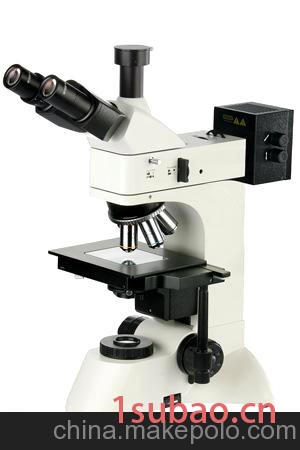

L3230BD
L3230BD正置明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器，配置明/暗场物镜、大视野目镜与偏光观察装置，
透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业
试样的检验，是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.
性能特点
▲ 采用无限远光学系统及模块化功能设计。
▲ 长工作距离明/暗视场平场物镜，视场大而清晰。
▲ 广角平场目镜：视场直径Ф22mm。
▲ 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
▲ 内置式可切换偏光观察装置，起偏器可360°旋转。
▲ 上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，加装散热片。
▲ 三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合暗视场显微图像拍摄。
标准配置
型号 | L3230BD |
目镜 | 大视野 WF10X(视场数Φ22mm) |
物镜 | 无限远长工作距离平场消色差明/暗视场物镜（无盖玻片) |
PL L5X/0.12 B.D 工作距离(Work distance)：9.7 mm | |
PL L10X/0.25 B.D 工作距离(Work distance)：9.3 mm | |
PL L20X/0.40 B.D 工作距离(Work distance)：7.2 mm | |
PL L40X/0.60 B.D 工作距离(Work distance)：3.0 mm | |
目镜筒 | 三目镜,倾斜30?,(内置检偏振片,可进行切换) |
落射照明系统 | 12V 50W卤素灯,亮度与灯炮位置可调 |
内置视场光阑、孔径光阑、滤色片转换装置，推拉式检偏器与起偏器 | |
调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
转换器 | 五孔(内向式滚珠内定位) |
载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm) |
透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 |
蓝滤色片和磨砂玻璃 | |
集光器，卤素灯照明适用(内置视场光栏) | |
12V 30W 卤素灯,亮度可调 |
选配件
名称 | 类别/技术参数 | 编号 |
目镜 | 分划目镜10X(视场数Φ22mm) 格值0.10mm/格 | 1122010 |
物镜 | 无限远长距平场消色差明/暗视场物镜(无盖玻片) |
|
PL L50X/0.70B.D 工作距离：2.50mm | 2120150 | |
PL L60X/0.75 B.D 工作距离：1.90 mm | 2120160 | |
PL L80X/0.80B.D 工作距离：0.8mm | 2120180 | |
PL L100X/0.85B.D 工作距离：0.4mm | 2120111 | |
滤色片(透射照明用) | 绿滤色片 | 115002 |
黄滤色片 | 115003 | |
CCD接头 | 0.4X | 810001 |
0.5X | 810004 | |
1X | 810002 | |
0.5X带分划尺,格值0.1mm/格 | 810003 | |
摄像仪 | DV-1 Video输出(380/520 电视线)，USB输出（42万像素） | 800001 |
DV-2 带USB输出 （130/200/300万像素） | 800003 | |
DV-3 带Video输出(380/520 电视线) | 800005 | |
数码相机接头 | CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) | 820001 |
